●端子について

ワードクロック端子にはBNCコネクタが多く採用されています。BNCコネクタは高周波伝送に適し、

精度の高いクロックの伝送が可能です。また、ロック機構により確実に結線できます。

端子間の接続にはインピーダンス75Ωのケーブルを使用します。

　　　＜ワードクロック端子の例＞ 　　　　　＜ケーブルの例＞

実際のワードクロック端子は製品パネル上で様々に表記されています。

（WORD CLOCK、SYNC、WORD SYNC、SYNC CLOCKなど）タイムコードやビデオの同期端子と

似た名称もありますので、機器の取り扱い説明書などで端子の役割を確認しておきましょう。

ワードクロックの端子は役割によって3種類に分類されます。

・IN： ワードクロックを入力する端子です。その機器をワードクロックのスレーブにしたいときに

　　　　使用します。機器によっては、このIN端子を接続しワードクロック信号を入力するだけで

　　　　自動的にワードクロックのスレーブに設定されるものがありますので注意が必要です。

　　　　ターミネーション・スイッチ（75Ωと記載されている事もあります）が実装されている機器も

　　　　あります。

・OUT：ワードクロックを出力する端子です。機器が内部クロック（INTERNAL）を基準に動作して

　　　いる時はその機器が生成したクロックが出力されます。機器が外部のワードクロックや

　　　　デジタル入力、タイムコードを基準に動作している時は、その基準をもとに機器内で再生成

　　　　されたクロックが出力されます。

・THURU：INに入力されたものがバッファーアンプを経由して出力されています。このバッファー

　　　アンプにはワードクロックの波形を整形し、出力レベルを安定させる働きがあります。

以上は代表的な例であり、すべての機器にあてはまるものではありません。詳しくはそれぞれの

機器の取扱説明書で確認しましょう。

ワードクロック信号は高周波成分を含みます。このような信号の伝送する場合、ケーブルの両端

による信号反射を防ぐために「ターミネーション」という処理が必要です。

ターミネーションが正しく行われていないとワードクロック信号の波形が乱れ、音質劣化やノイズの

原因になります。

　　　　　　＜ターミネーションの基本＞

＜正しくターミネートされたときの波形例＞＜ターミネートされていないときの波形例＞

・機器にターミネーション・スイッチ（75Ωと記載されている事もあります）がある場合。

　　　　　　　　すので、取扱説明書で確認しましょう。

・機器にターミネーション・スイッチがない場合。

　　　　　　　　します。端子にムリな力がかからないように注意しましょう。

　　　　＜ターミネーター＞　　　　　　　　　　＜Tコネクタ、Fコネクタ＞

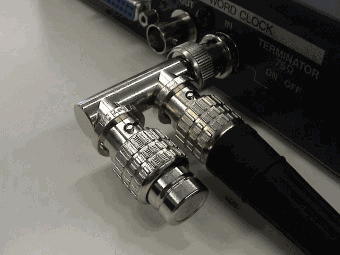

＜Tコネクタを使ったターミネーション＞　＜Fコネクタを使ったターミネーション＞

・IN端子が既にターミネートされている場合。

　　　　　　　　この場合、ターミネートする必要はありません。ターミネートされて

　　　　　　　　いるかは外見での判断が困難ですので、各機器の取扱説明書で

　　　　　　　　ご確認ください。

　　　　　　　　＃　判別できなかった場合は、ターミネーションするほうが安全です。

以下に複数の機器を接続する場合の代表例を紹介します。

TコネクタもしくはFコネクタを使用して分岐し、接続します。終端の機器はターミネート

します。各ケーブルをできるだけ短くする事で精度の高い同期を実現します。

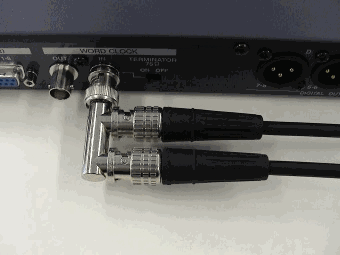

＜スレーブ機器側の分岐方法　１＞　　　＜スレーブ機器側の分岐方法　２＞

ワードクロック・ジェネレーターからダイレクトに各機器に接続します。

スレーブとなる機器はそれぞれにターミネートします。各ケーブルをできるだけ短く、

また同じ長さにする事で精度の高い同期を実現します。

マスターのワードクロックを分配器で複数に分岐して使用する例です。

スレーブとなる機器はそれぞれにターミネートします。各ケーブルをできるだけ短く、

また同じ長さにする事で精度の高い同期を実現します。

(以上)_
